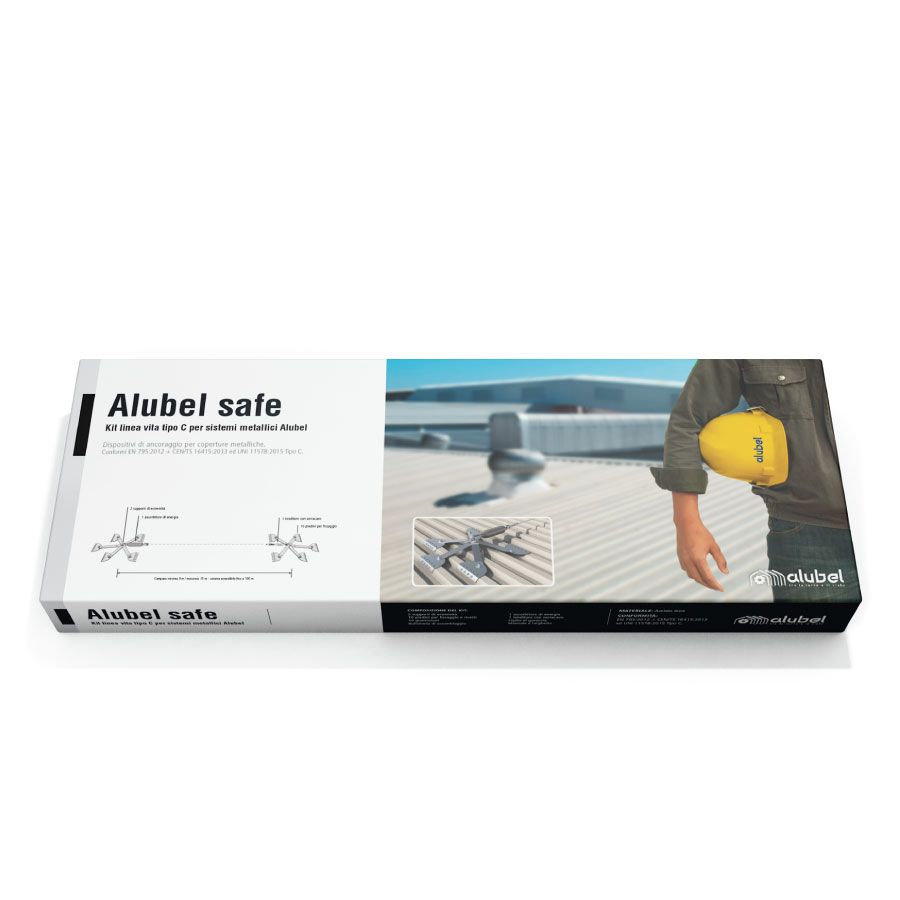

Alubel Safe tipo C

Alubel Safe - kit linea vita è l'innovativo sistema di tipo C specificamente progettato per i prodotti Alubel. Di semplice e rapida installazione, è conforme alle normative vigenti avendo superato rigorosi test effettuati direttamente sui sistemi di copertura Alubel.

Ogni singolo kit permette l'installazione su campate lineari da un minimo di 3 ad un massimo di 15 metri; l'utilizzo successivo di supporti intermedi permette di raggiungere linee fino a 100 metri.

Tipologia: dispositivo di ancoraggio lineare Tipo C

Numero operatori: Tre

Materiale: acciaio inox

Compatibilità: Alubel 28, Alubel 21, Alubel 40, Alubel Dach, Alutech Dach, Tek 28,

Lunghezza massima: senza supporti intermedi max 15 metri, con supporti intermedi max 100 metri.

Tipologia: dispositivo di ancoraggio lineare Tipo C

Numero operatori: Tre

Materiale: acciaio inox

Compatibilità: Il Coppo di Alubel, IsoCoppo Tek, IsoCoppo Piano

Lunghezza massima: senza supporti intermedi max 15 metri, con supporti intermedi max 100 metri.

Supporti di estremità

Elemento da installare alle estremità della linea vita composto da: diagonale superiore, diagonale inferiore, piatto tirante, golfare femmina.

Piedini di fissaggio

Interfaccia per il fissaggio diretto, tramite rivetti in dotazione, sul sistema di copertura Alubel. Necessario specificare su quale copertura Alubel verranno installati.

Bulloneria di assemblaggio

Necessaria per collegare fra di sé i componenti del supporto di estremità e questi con i piedini di fissaggio.

Rivetti

Sono necessari 9 rivetti per ogni piedino di fissaggio. In dotazione ne vengono forniti 10 per ogni piedino, per un totale di 100 rivetti a kit.

Assorbitore di energia

Elemento a forma elicoidale in acciaio inossidabile ha funzione dissipatrice degli sforzi indotti per caduta dell’utilizzatore del sistema, riducendo la forza d’impatto sugli ancoraggi di estremità. Si installa direttamente fra la testa del supporto ed il cavo.

Guarnizioni

N°10, una per ogni piedino, permettono di ridurre le eventuali infiltrazioni in caso di cattiva installazione del sistema.

Tenditore con terminale di serraggio del cavo incorporato

In acciaio inossidabile AISI 316, elemento necessario per ottenere una giusta regolazione della tensione del cavo e fissarlo nell’estremità libera. Necessario 1 tenditore ogni linea flessibile. Si installa direttamente fra la testa di uno dei due supporti di estremità, ovvero il golfare di testa, e l’estremità libera del cavo. Essendo abolito l’utilizzo dei morsetti ad U dalla norma tecnica di prodotto EN 795:2012, si tratta di un sistema che aumenta la sua tenuta con il progressivo aumento della trazione imposta sul cavo.

Sigillo di garanzia

Riporta il N° dell’impianto. Garantisce prova che non è stato utilizzato il tenditore, quindi che il cavo non è stato disinstallato e rimontato da personale non autorizzato. Ad ogni intervento di ispezione o manutenzione sul sistema, la sua sostituzione con la registrazione del nuovo numero identificativo, dà prova dell’avvenuto controllo.

Targhetta identificativa

Elemento necessario per annotare negli impianti permanenti le ispezioni, le manutenzioni, eventuali note, ed i riferimenti del sistema.
